PRISMA 流程图生成器：PRISMA 2020 版式

三步做出 PRISMA 流程图

输入数量，输出成图。

筛选表里的数字你早就有了，真正耗时的是每次数字变动都要重画一遍方框和箭头。把数字当成一句话粘进来，剩下的三阶段排版交给生成器。

写下筛选数量

用中文或英文写出各项数字，也可以直接粘贴方法部分的那段话：检出的记录数、去除的重复记录数、筛选和排除的记录数、索取全文和未获取的报告数、评估的全文数、按理由排除的数量，以及纳入的研究数。如果想让各数据库分开列出，就给每个数据库单独写上数量。

得到三阶段结构

文本模型把每个数字放进对应的方框，代码按 PRISMA 2020 模板排出 Identification、Screening、Included 三个阶段：主流程自上而下，每一处排除都分支到右侧方框；你没给的数字留空「(n = )」，不会替你估一个。

核对方框后导出

把每个方框和你的筛选表对一遍：数字本身照抄原文，但每个数字落在哪个框，是模型对你文字的理解。确认后导出 300 DPI 的 PNG 用于 Word 与投稿；付费方案和积分包还可导出 SVG，代码排版的图在 SVG 里每个字都是可编辑的文字。

什么是 PRISMA 流程图？

PRISMA 流程图是系统综述里的一张图，报告检出、筛选和排除了多少条记录，最终纳入了多少项研究，并写明全文报告被排除的理由。PRISMA 是 "Preferred Reporting Items for Systematic Reviews and Meta-Analyses"（系统综述与元分析优先报告条目）的缩写。

PRISMA 2020 清单第 16a 条要求作者描述检索与筛选过程的结果，"ideally using a flow diagram"（最好使用流程图）。流程图里统计的是三种不同的东西：

术语	在 PRISMA 2020 中的含义
记录（record）	数据库或网站收录的一份报告的题名或摘要。同一份报告被检出两次，就是重复记录。
报告（report）	关于某项研究的文献：期刊文章、预印本、会议摘要、注册条目或学位论文。
研究（study）	研究本身。一项研究可以有多份报告。

你需要哪一种 PRISMA 2020 流程图模板？

PRISMA 2020 有四种流程图模板。按两个问题来选：这是一篇新综述，还是更新版综述？你只检索了数据库和注册库，还是也检索了其他来源？

你的综述	模板
新综述，仅检索数据库和注册库	单栏：Identification → Screening → Included
新综述，另外还检索了网站、机构，或做了引文追溯	双栏：左栏为数据库和注册库，右栏为其他方法
更新版综述，仅检索数据库和注册库	增加一个框，列出上一版纳入的研究
更新版综述，另外还检索了其他来源	双栏，外加上一版研究框

在描述里写明检索了哪些来源，版式就会随之调整。两种新综述模板由代码排版；两种更新版模板由生图模型绘制，请逐个核对数字。范围综述通常沿用同样的流程，只是报告的是 "sources of evidence"（证据来源）。引用这张流程图的出处时，可写作："Page MJ, McKenzie JE, Bossuyt PM, et al. The PRISMA 2020 statement: an updated guideline for reporting systematic reviews. BMJ 2021;372:n71."

PRISMA 的各项数字要怎样对得上？

审稿人会检查每个框的数字能否由上一个框推出。生成之前，先用你的筛选表把下面几道减法算一遍。Vizcept 照你写的数字排版，不会替你配平，所以筛选表里的笔误也会原样出现在图上。

检出的记录 − 筛选前移除的记录 = 已筛选的记录
已筛选的记录 − 排除的记录 = 索取全文的报告
索取全文的报告 − 未获取的报告 = 评估资格的报告
评估资格的报告 − 排除的报告（各理由相加）= 纳入研究的报告
上一版纳入的研究 + 新纳入的研究 = 纳入综述的研究总数（仅限更新版综述；报告数同理）

以下三条规则能让各个框保持一致：

每份被排除的报告只按主要理由计一次，这样各理由相加才等于排除的报告总数。
去重之前，先记下每个数据库的数量。有些文献管理软件在导入时就会去重，而 PRISMA 2020 模板要求在可行时分别报告各数据库的数量。
如果有记录是由自动化工具排除的，人工排除和自动化工具排除的数量要分开写。

算例：

方框	这一格填什么	n	核对
检出的记录（数据库 1,190 + 注册库 58）	每个数据库和注册库检出的全部记录，去重之前	1,248
筛选前移除（重复记录）	重复记录、自动化工具排除的记录、其他原因移除的记录	312	1,248 − 312 = 936
已筛选的记录	你读过题名和摘要的记录	936
排除的记录	在题名 / 摘要阶段排除的记录	812	936 − 812 = 124
索取全文的报告	你尝试获取全文的报告	124
未获取的报告	没能拿到全文的报告	6	124 − 6 = 118
评估资格的报告	按纳入标准读过全文的报告	118
排除的报告：人群不符 41、结局不符 33、非 RCT 23	每份被排除的报告按主要理由计一次	97	41 + 33 + 23 = 97；118 − 97 = 21
纳入研究的报告	综述所纳入研究的报告	21

如果一项研究有多份报告，纳入的研究数就可能少于报告数——两个数字都要写明。为什么成图仍需核对。

数字怎样从你的描述进到图里

生图模型画流程图时，每个方框和数字都是按描述「画」出来的像素，画上去的数字和你写的数字之间没有任何对应关系。Vizcept 把这件事拆成两步：

读：文本模型（Anthropic Claude Sonnet 4.6，备用 OpenAI GPT-5.2）读你的描述，以结构化数据的形式给出每个数字属于 PRISMA 2020 的哪个框。
画：代码按这份数据排出模板，每个字、每个数字都用字体排版，中文用宋体类的 Noto Serif SC。代码排版的图里，没有任何部分是生图模型画的。

由此有三条规则：

大于 0 的数字必须出现在你的原文里。 模型给出原文里没有的数（比如用 1,847 减 312 算出 1,535），这个数会被去掉，那一格显示空白的「(n = )」。核对时只看这个数是否在原文任何位置出现过，不看它是否挨着那个框，所以算出来的数如果恰好等于你写过的另一个数，会漏过去。0 只有在原文里有 0，或写了「没有」「全部」时才保留。
来源放在你筛选它的位置。 和数据库记录一起筛选的记录列在识别框里；只有自带获取全文和资格评估数字的来源，才放进「其他方法」那一栏。
加减由你负责。 数字对不上时，图上照样显示你写的数，不会替你配平。

以下情况改由生图模型整张绘制，这类图请逐个核对数字：

版式不属于两种新综述模板：带「既往研究」一栏的更新版综述、PRISMA 2009 四阶段版式，或者不是文献检索的流程（比如队列研究的样本筛选）；
描述里有字体排不出的字，比如韩文、阿拉伯文、泰文或表情符号（中文没问题）；
某一个框里要列 16 条以上的来源或理由；
生成前附了图片，比如草图或已有的图；
读取、排版或保存中途失败，转交生图模型；
用「AI 编辑」修改已经生成的图。

目前结果里还看不出一张图是哪种方式画的。更多见 Vizcept 怎样画每一类图。

正式发表的综述里，能用 Vizcept 画的 PRISMA 流程图吗？

可以，图归你所有。投稿前做两件事：

披露所用工具。 数字是文本模型读你的描述后放进框里的，所以即使图由代码画出，也请按 AI 辅助的图处理。Elsevier、Wiley 和 Taylor & Francis 允许在披露的前提下用 AI 协助制作流程图这类说明性图，其中几家要求把披露写在图注里。Springer Nature 不允许「由文本提示词生成内容」，但允许「基于作者自有内容生成的图表」，请先询问编辑。详见出版商政策对照表与 AI 使用声明生成器。
引用 PRISMA 2020。 Page MJ, McKenzie JE, Bossuyt PM, et al. The PRISMA 2020 statement: an updated guideline for reporting systematic reviews. BMJ 2021;372:n71.

在写学位论文？概念框架生成器也能画框架那一章的图。要报告的是随机对照试验而不是综述？CONSORT 流程图生成器用同样的方式按受试者流向排版。

PRISMA 流程图生成器、Word 模板、Shiny 应用、Covidence 还是 Rayyan？

制作这张图常见的五种方式，区别在于你要输入什么、数字由谁放进框里。

方式	费用	你要输入什么	下载格式	谁把数字放进框里
PRISMA 2020 Word 模板	免费（CC BY 4.0）	每个 n 都要亲手填进框里	Word（.docx），共四个版本	你自己
PRISMA2020 Shiny 应用与 R 包	免费、开源	数据录入表单或 CSV	HTML（交互式）、PDF、PNG、SVG 等	应用根据你的表单填入
Covidence	单篇综述每年 $339，最多三篇 $907，或采用机构授权；免费试用限 500 条记录	导入时填写检索来源；若经文献管理软件导入，则填写各数据库的数量	Word（.docx），或把各项数量复制为文本	Covidence 根据你的筛选结果填入
Rayyan	Essential、Advanced 和机构版方案	数据库、注册库、未获取、评估资格和纳入的数量；重复记录数和筛选数量由 Rayyan 自动填入	PDF、PNG、SVG、交互式 HTML	Rayyan 和你
Vizcept	注册即送免费积分；登录后代码排版的一张图扣 2 积分；150 积分的一次性积分包 $19.90，有效期 365 天，不续费	一句写有各项数量的话，或方法部分的那段话，中文英文都可以	300 DPI 的 PNG（用免费积分生成的带水印）；付费方案和积分包可下载可编辑 SVG	文本模型决定每个数字放哪个框，代码排版；原文里没有的大于 0 的数字留空

Word 模板和 Shiny 应用会把每个数字原样放在你输入的位置，全程不经过 AI。Vizcept 的数字照抄你的原文，但每个数字放进哪个框由模型决定，所以每个框请读一遍。价格核对于 2026 年 9 月 19 日。

谁需要 PRISMA 流程图

学生 · 研究者 · 方法学教师

PRISMA 流程图是期刊的报告规范要求，不是可选的设计环节。以下三类人最常被这项要求卡住。

学位论文作者

第一次做系统综述，还赶着交稿

导师要一张 PRISMA 流程图，而你从没画过。数字你有，但不确定「未获取全文」这一项该放进哪个框。与其对着空白画布发愁，不如从一个结构正确的版本开始。

三阶段结构已预先排好
筛选数字一变，几秒钟重出一张
注册即送免费额度，无需填写支付信息

画我的第一张 PRISMA 图

系统综述与元分析研究者

投稿级图表，改起来快

审稿人要求把引文追溯从数据库栏里拆出来，而更新检索后数字又变了一轮。改一句描述重新生成整张图，比在 PowerPoint 里一个个挪方框省事得多。

支持「数据库 + 其他来源」双栏版式
排除理由逐条列出，各带数量
付费方案和积分包可导出可编辑 SVG

生成投稿用图

方法学教师与学科馆员

讲授证据合成

你要给从没见过流程图的学生讲检索策略和筛选。不用打开绘图软件，就能先出一张空白模板做讲义，再出一张填上贴近实际数字的范例。

数量框留空的空白模板版本
从 40 条到 4,000 条记录的范例都能出
整门课的讲义保持统一样式

做一份教学模板

PRISMA 流程图示例

六种综述设计

下面每张图都是代码对其下方文字的排版结果，未经修改。可以直接套用某个示例，把数字换成你自己的。

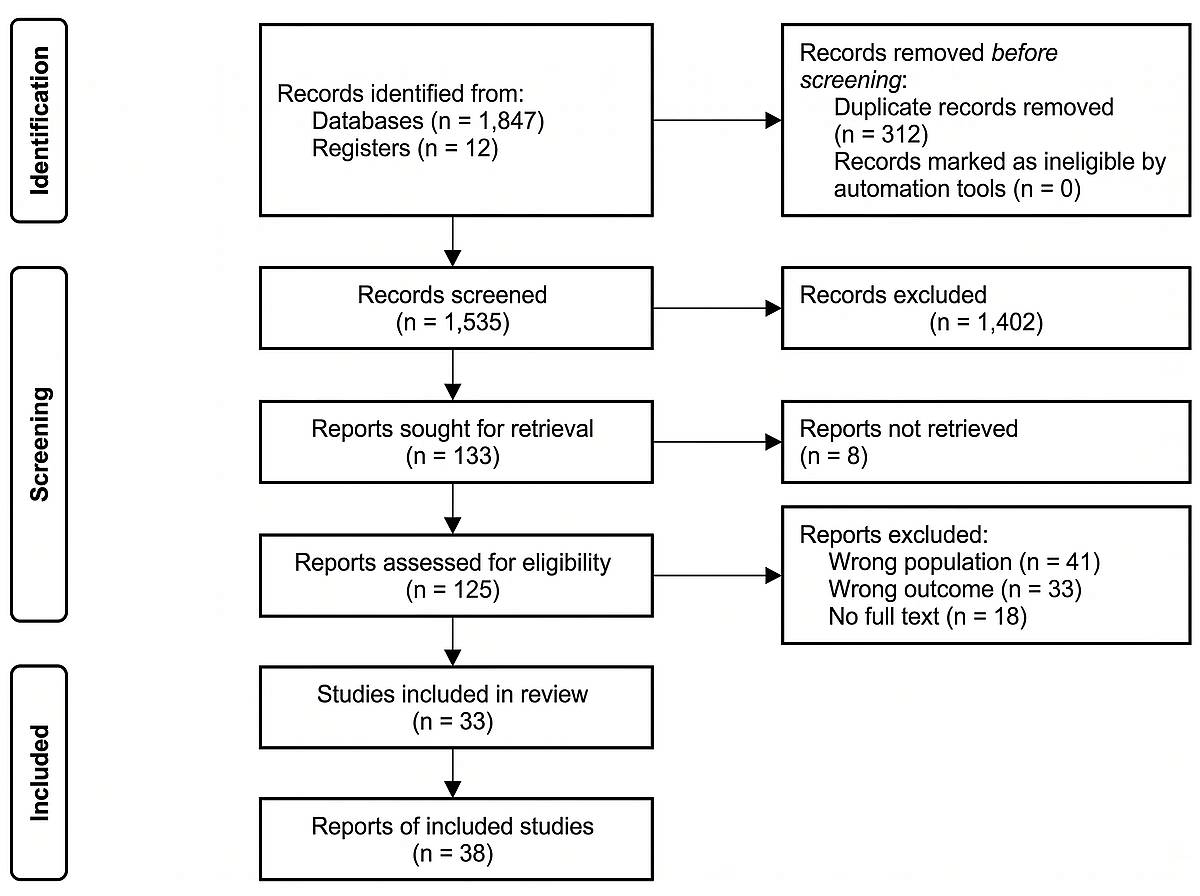

标准 PRISMA 2020

仅数据库与注册库，单栏三阶段

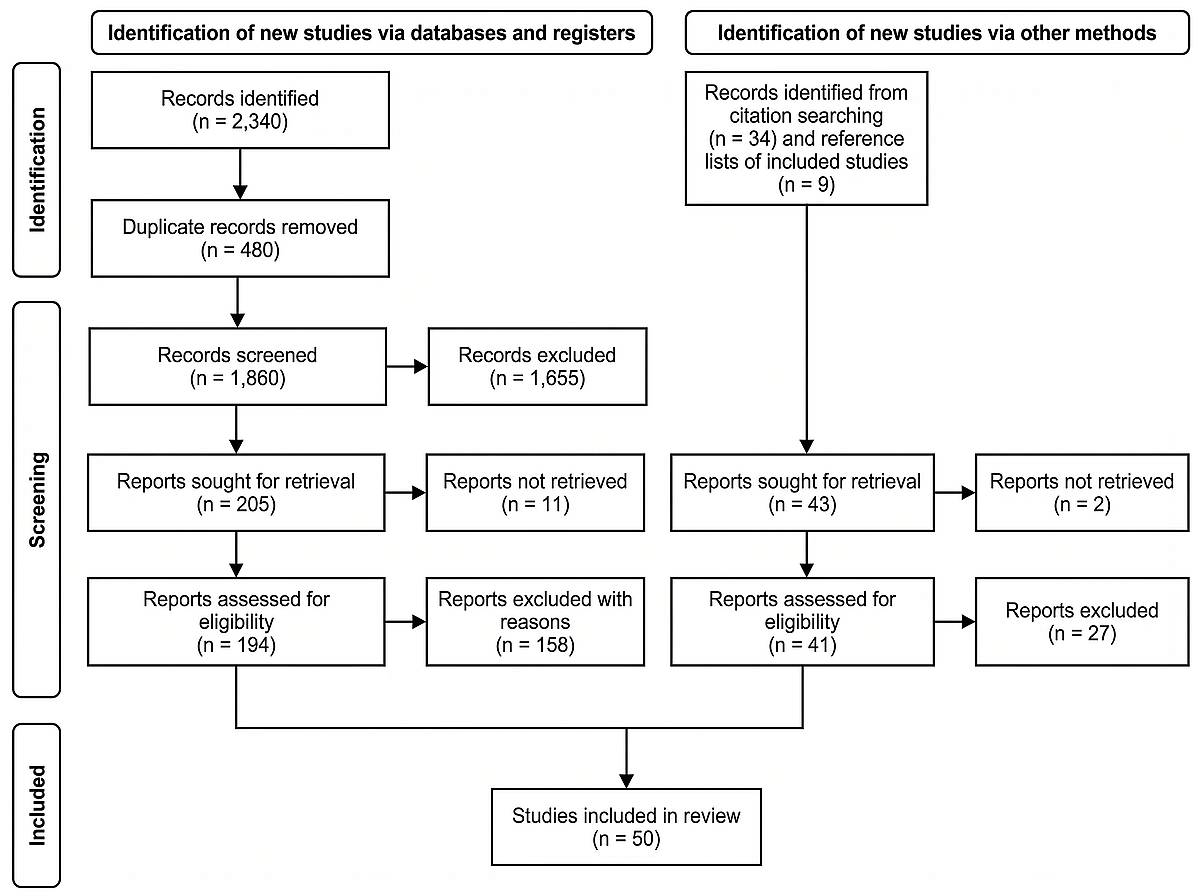

数据库 + 其他来源

双栏 PRISMA 2020，右栏为引文追溯

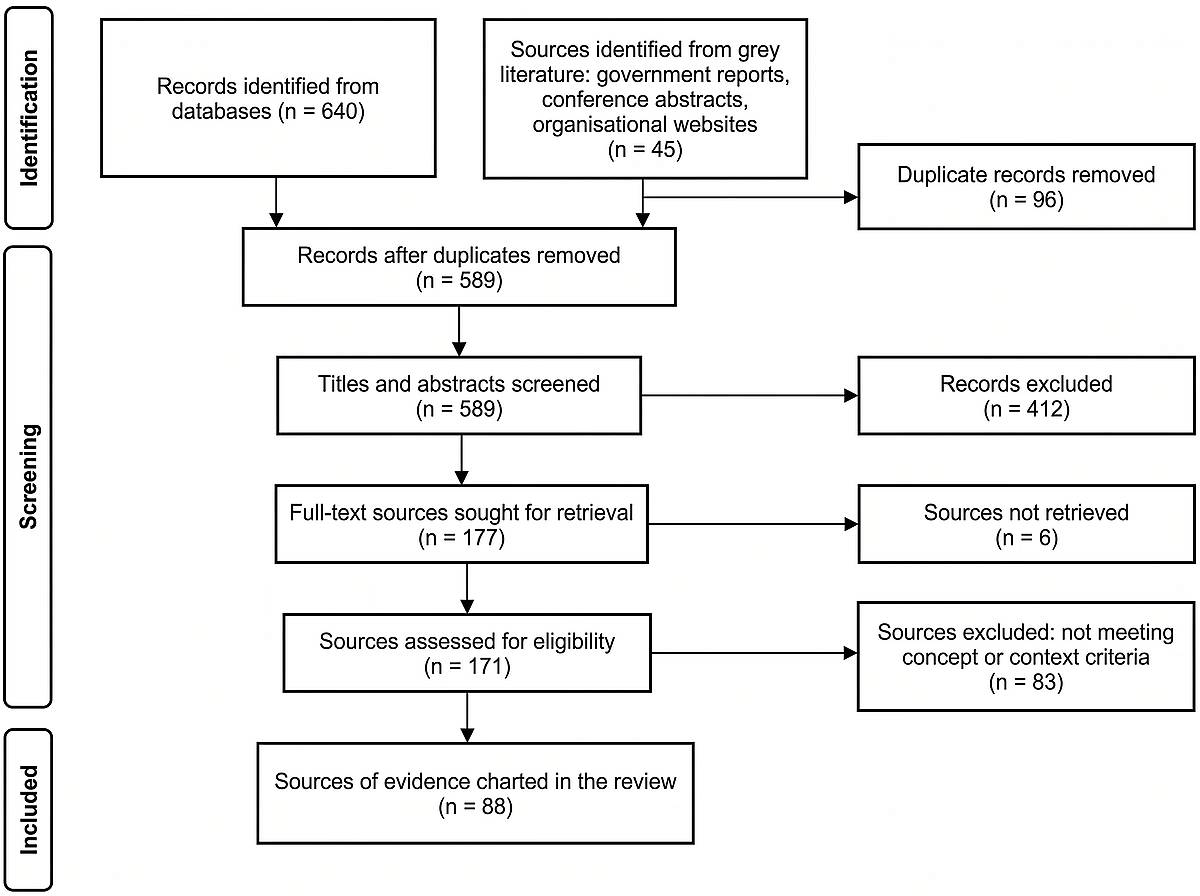

范围综述

PRISMA-ScR 版式，含灰色文献与图表化来源

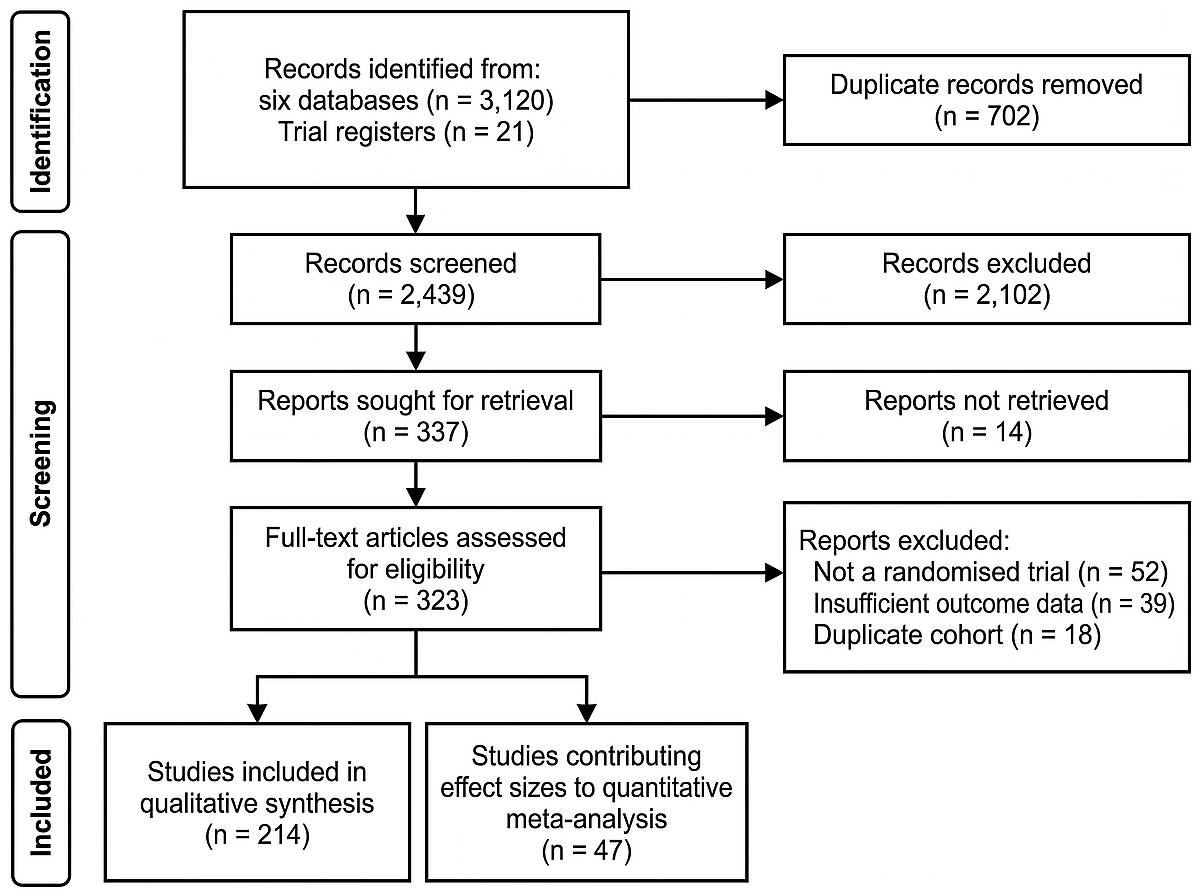

元分析

纳入元分析的研究数，作为纳入框里额外的一行

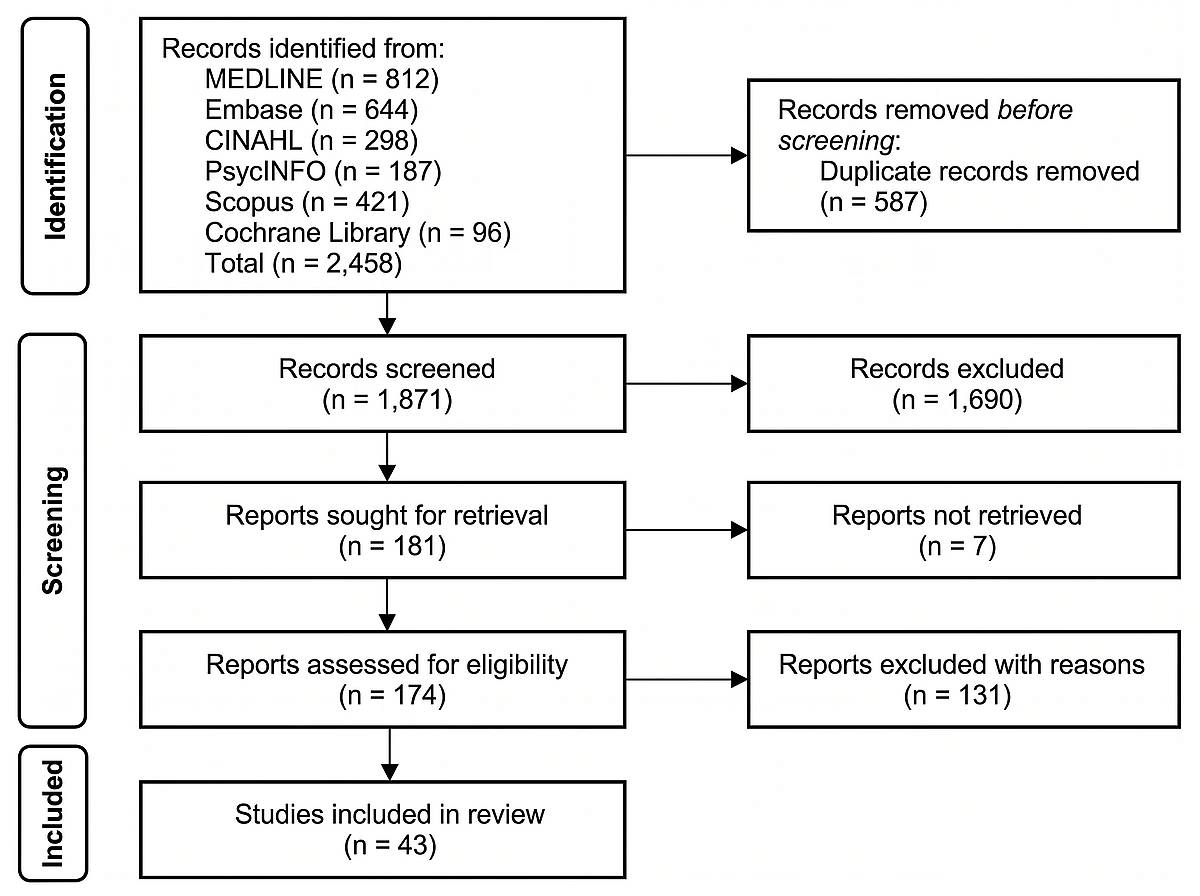

多数据库分列

在检出框内逐个列出各数据库的记录数

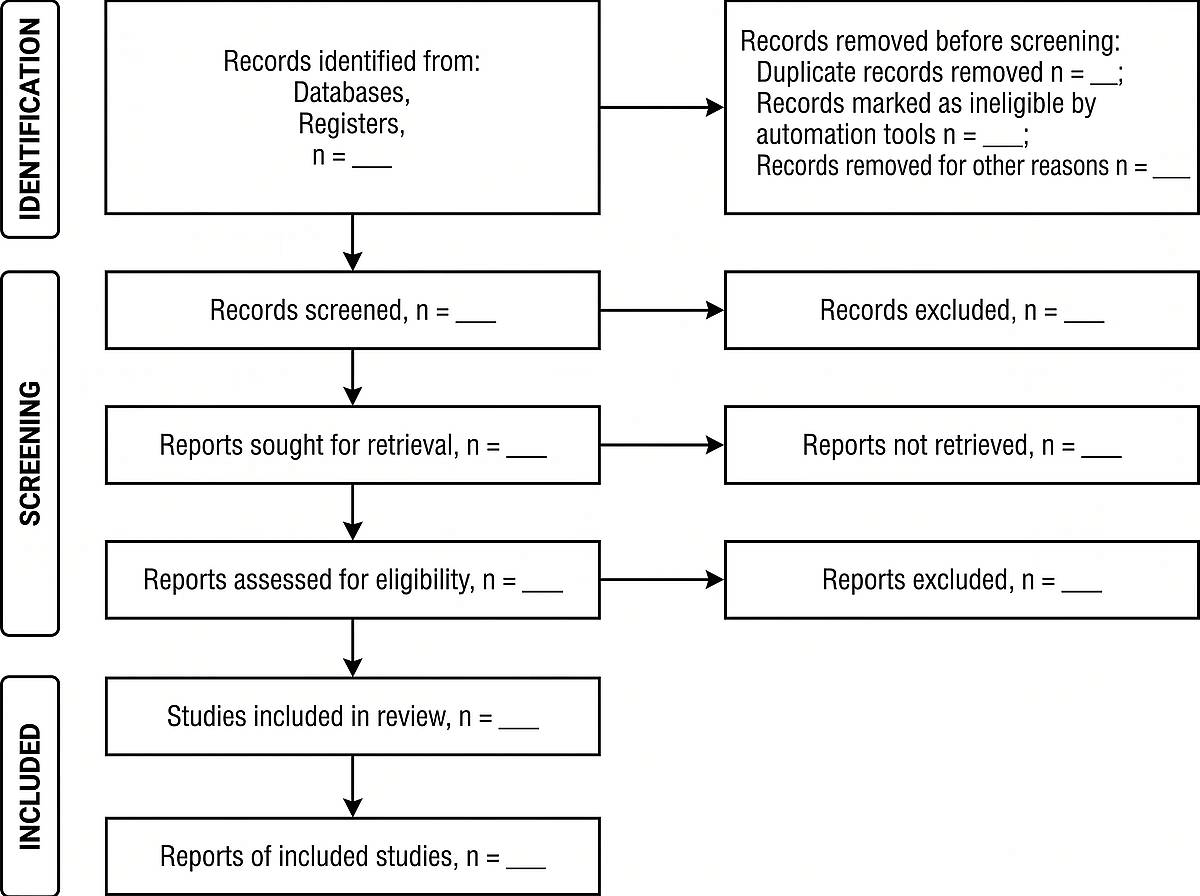

空白模板

数量框留空，用于课堂讲义或学位论文附录

这个 PRISMA 流程图生成器能做什么

围绕 2020 版声明构建

PRISMA 2020 流程图有固定骨架：三个阶段、自上而下的主路径、向右分支的排除项。Vizcept 用代码搭好这套骨架，再填进你原文里的数字，而不是让生图模型去「画」方框。

措辞

PRISMA 2020 标准框名

记录、报告与研究

用中文描述，方框就用标准的中文框名，比如「筛选的记录」「寻求获取全文的报告」「纳入综述的研究」，和英文一样由代码排版；用英文描述，则用 PRISMA 2020 官方英文措辞，如 "Records screened"。用西班牙语或葡萄牙语描述时，框名由模型翻译，请一并校对，没翻到的会保留英文。

来源

在检出框里分列各数据库数量

每个数据库一行

写出每个数据库及其数量，如 MEDLINE n=812、Embase n=644、Scopus n=421，每个数据库都会在检出框里单独占一行。PRISMA 2020 模板要求在可行时分别报告各数据库的数量。

排除项

按理由逐条排除

分项列出，而非笼统一句

写成「按理由排除：人群不符 n=41、结局不符 n=33、研究设计不符 n=18」，每条理由就会在排除框里各占一行，顺序和措辞照你写的。只列了理由、没写各自数量的，就只写理由，不会挂一排空括号。

改版

数字一变就重出

更新检索，重出新图

一次更新检索或第二位筛选者介入，往往会改掉一半数字。改描述重新生成即可，几秒钟排好，不必在绘图工具里逐个拖框、逐个重打数值。

导出

可编辑 SVG 与 300 DPI PNG

Word、LaTeX、海报

300 DPI 的 PNG 可直接插入 Word 稿件或幻灯片，达到印刷质量。代码排版的图，SVG 里每个框名和数字都是真正的文字，在 Illustrator、Inkscape 或 PowerPoint 里就能改一个字，不用重新生成；生图模型画的图导出的是描摹出的形状。SVG 需要付费方案或积分包。

变体

默认版式之外的综述类型

范围综述、元分析、空白模板

范围综述可以把最后一个框改成图表化来源；元分析可以在纳入框里加一行纳入元分析的研究数；教学讲义得到空框，排除框里列出「原因 1、2、3」。和数据库记录一起筛选的灰色文献列在识别框里，有自己的获取与评估数字的其他方法才单独成第二栏。带「既往研究」一栏的更新版综述和 PRISMA 2009 版式改由生图模型绘制，这类图请逐个核对数字。

先免费用，需要更多再升级

注册后有赠送积分和每日签到积分；代码排版的一张图扣 2 积分。在多轮筛选中反复生成时，可以升级获得 4K、无水印和 SVG；只做一篇综述，也可以买一次性积分包。

学生或教师？申请教育优惠

立即申请

研究者怎么用它

来自那些必须在学位论文、研究方案或投稿中放一张 PRISMA 流程图的人。

Dr. Amara Okonkwo

公共卫生研究员

投稿前三周，更新检索又多出 400 条记录。改一句描述重出流程图不到一分钟，手工重画得花掉一个下午。

Priya Raghunathan

护理学博士生

我总记不清「未获取全文」到底排在资格评估框之前还是之后。从一个结构正确的 PRISMA 2020 版式开始，我就只用核对数字，不用再纠结结构。

Tomás Herrera

医学图书馆员

我一年要支持大约三十个综述团队。能在同一次咨询里既给出空白模板又给出范例，检索策略咨询的时间明显缩短了。

Dr. Lena Fischer

证据合成方向高级讲师

我用空白版做练习题、填好的版本做答案。学生不再和绘图软件较劲，而是真的开始琢磨每个数字的含义。

Michael Adeyemi

流行病学硕士生

导师要把引文追溯单独拆成一栏。我用一句话描述了第二栏，直接拿到了我手动折腾两个晚上都没做出来的版式。

Dr. Sofia Almeida

临床心理学博士后

逐条列出理由的排除框，恰恰是审稿人每次都要追问的地方。每条理由各占一行、各带数字，帮我省了一轮返修。

Rahul Menon

系统综述项目协调人

我们同时推进好几个综述，以前谁画的图就是谁的风格。现在整个项目组的研究方案用的都是同一套结构。

Dr. Hannah Whitfield

卫生服务研究助理教授

范围综述里标签得写「图表化来源」而不是「纳入研究」。指定 PRISMA-ScR 变体就能拿到正确措辞，不用我自己改文本框。

Kwame Boateng

全球健康公共卫生博士生

海报导 SVG，论文章节导 PNG。同一张图两种格式，放大到 A0 也不掉画质。

PRISMA 流程图生成器 — 常见问题

常见问题

把筛选数量写成一句话——检出记录数、去重数、筛选与排除数、索取全文与未获取数、全文评估数、按理由排除的明细、最终纳入研究数——然后点击生成。注册后有赠送积分和每日签到积分，30 天内有效。

是的。图采用 PRISMA 2020 声明规定的三个阶段——Identification、Screening、Included（中文描述时为识别、筛选、纳入），阶段标签排在左侧，主流程自上而下，排除数量分支到右侧方框。「仅数据库与注册库」和「数据库加其他方法」两种版式都由代码排版。

2009 版分四个阶段：Identification、Screening、Eligibility、Included。PRISMA 2020 把资格评估并入 Screening 阶段；新增「筛选前移除的记录」框（去重、自动化工具、其他原因）；把 "reports sought for retrieval"（索取全文的报告）与 "reports assessed for eligibility"（评估资格的报告）分开；并为通过其他方法找到的研究增设第二栏。它还把 "studies included in qualitative synthesis"（纳入定性合成的研究）改名为 "studies included in review"（纳入综述的研究），删去了定量合成（元分析）的研究框，并为更新版综述增加了承接上一版研究的框（Haddaway et al., Campbell Systematic Reviews 2022）。

可以。元分析的 PRISMA 2020 流程图止于「纳入综述的研究」和「纳入研究的报告」。PRISMA 2020 把 2009 版的 "studies included in qualitative synthesis"（纳入定性合成的研究）改名为 "studies included in review"（纳入综述的研究），因为有些读者以为它指的是对定性数据的合成；它还删去了纳入元分析的研究框，因为一篇综述通常要做好几项元分析，每项纳入的研究数都不一样。如果期刊或导师仍要求把这个数字放进图里，在描述里写上，它会作为纳入框里额外的一行。范围综述（PRISMA-ScR）请说明最后一个框怎么写，比如「图表化的证据来源」，框名会照你的措辞。

由代码排版时，会，一位不差：原文里找不到的大于 0 的数字会被去掉、那一格留空；0 只有在你原文里写了 0、「没有」或「全部」时才保留。仍有两件事要核对。第一，每个数字落在哪个框：这是文本模型放的，算出来的数如果恰好等于你写过的另一个数，不会被拦下。第二，这张图是不是代码排的：附了图片、字体里没有的字、更新版综述或 PRISMA 2009 版式、运行中途失败，或者用「AI 编辑」改过，都会改由生图模型绘制，而目前结果里还看不出是哪一种。

要改数字或框名，改描述后重新生成即可，代码排版的图跟着你的文字走。编辑功能不一样：在图上圈画会把图交给生图模型整张重画，改完请把每个数字再核对一遍。代码排版的图，也可以直接在矢量软件里打开 SVG 改字、改数。

300 DPI 的 PNG 适用于 Word 稿件、幻灯片和多数期刊投稿系统，另有 SVG。代码排版的图，SVG 里每个字和数字都是可编辑的文字；生图模型画的图会被描摹成矢量形状，文字不能编辑。免费下载的是带水印的 2K PNG；无水印原图、4K 和 SVG 需要付费方案或积分包。不提供 PDF 导出；把 PNG 或 SVG 插入 Word 后另存为 PDF 即可。

下载 PNG，在 Word 里用「插入 > 图片」；300 DPI 的图在栏宽下依然清晰。Microsoft 365 和 Word 2019 及以后的版本也能从同一个菜单插入 SVG，代码排版的图在 SVG 里框名都是文字（SVG 需要付费方案或积分包）。如果你更想在 Word 里自己往框里填数字，PRISMA 2020 官方的四个模板在 prisma-statement.org 上都是 .docx 文件。

如果你报告的是系统综述，基本上是必须的。PRISMA 2020 清单第 16a 条要求描述检索与筛选过程的结果，最好使用流程图；遵循 PRISMA 的期刊会检查这一项。审稿人靠它核对：从检索到最终样本，各环节的记录数能否对得上。

看你是怎么筛选它们的。引文追溯、网站或机构来源的记录如果单独走了获取全文和资格评估，写出这些数字，图就切换为 PRISMA 2020 双栏版式：数据库与注册库走左栏，其他方法走右栏，两栏汇入同一个纳入框。如果它们和数据库记录一起去重、一起筛选，就列在识别框里数据库的下面，单栏照你的筛选数字往下走。

可以。你生成的图归你所有，可以用在学位论文、期刊投稿、海报和教学材料中。期刊可能要求你在图注中披露所用的 AI 工具；付费方案可去除水印。

可以先生成空白模板：每个框保留标准框名、数量留空「(n = )」，排除框里列出「原因 1、2、3」，方法学教师在课上发的也是这个版本。或者先用手头的数字生成：没有数字的框留空，等筛选结束后再生成一次。

能。PRISMA 的使用范围远不止临床研究——教育学、管理学、信息系统、环境科学和软件工程领域的综述，报告筛选数量的方式是一样的。阶段结构不变，变的只是数据库名称和排除理由。

通用聊天机器人可以写流程图代码（比如 Mermaid），也可以直接画一张流程图图片。无论哪种，都请把框名和 PRISMA 2020 模板对照，并用本页的减法算式核对它给出的数字。在 Vizcept 上，数字照抄你的原文，但减法仍要你自己算：数字对不上时，图上照样显示你写的数。
