符号
IEEE 标准符号，不是卡通剪贴画
教材认可的惯例
电阻用锯齿符号，电容用平行板，二极管由阳极指向阴极，接地是规范的地符号。所有图形都符合物理教材、电路课程与 IEEE 出版物的惯例——没有卡通电池，没有剪贴画灯泡。
Circuit Diagram Maker 如何工作
不用学 schematic CAD，不用拖符号，不用拍面包板
只是画一张教学用原理图，完全不必掌握 Fritzing、EagleCAD、KiCad 的陡峭学习曲线。用自然语言描述元件、参数与连接关系，Circuit Diagram Maker 会用 IEEE 标准符号、清晰的正交走线和节点标注，绘制完整电路图。每一次 Circuit Diagram Generator 运行都输出可以直接放进实验报告、作业或课堂幻灯片的原理图。
1
描述你的电路
列出元件（电池、电阻、电容、电感、二极管、三极管、运算放大器）、参数（9V、220 欧姆、10 微法）与连接方式（串联、并联、节点标签），再说明电路用途——分压器、低通滤波器、桥式整流——布局就能贴合惯例。
2
AI 绘制原理图
Circuit Diagram Maker 把电压源放在左侧，地符号放在底部，元件之间用整齐的正交路径连线。每个电阻用 IEEE 的锯齿符号、每个电容用平行板符号，并为每个元件标注编号（R1、C1、V1）与参数值。
3
导出至作业或幻灯片
下载 4K PNG 用于 Google Docs、Word 与 PowerPoint，或导出 SVG 矢量用于 LaTeX 实验报告与教材修订。任意缩放都保持清晰——助教在教室屏幕上放大时，你的原理图不会糊成一团。
一款 Circuit Diagram Maker，三种课堂工作流
学生 · 教师 · 极客
无论是提交实验报告、备一堂电路课，还是记录 Arduino 项目，这款 Circuit Diagram Maker 都能把元件与连接关系的描述转成老师一眼认得出的原理图。同一个 Circuit Diagram Generator 既适合 AP Physics 作业，也适合开源硬件教程。
物理 / 电子专业学生
作业、实验报告、考前复习
物理习题要求一张惠斯通电桥原理图，电路实验要求一张干净的 RC 滤波器图。理论你早就会，只是缺一张助教愿意认真看的图。Circuit Diagram Maker 按 IEEE 符号在 1 分钟内画好，你把精力留给解题，而不是在 Word 里摆锯齿。
- 串联、并联、串并混合布局全部自动处理
- 教材与助教都认的 IEEE 符号
- 注册即送免费额度，无需绑定支付方式
物理 / 电子教师
课件、习题、考试
你每年都要上两次电路课，下一次习题集要二十张干净的原理图。描述一次，Circuit Diagram Maker 就能输出符合你教材风格的标注图——不用再到 YouTube 上截糊图，也不用在课间的短暂空隙里重画 PowerPoint。
- 同一电路可输出带标签与空白两个版本
- 整套习题保持统一的符号风格
- SVG 导出，便于教材与题库修订
极客与创客
Arduino、树莓派、DIY 电子
周末做好一块传感器扩展板，想给 build log 配一张清爽的原理图，而不是乱糟糟的 Fritzing 面包板照片。描述你围绕 MCU 搭的电路，Circuit Diagram Maker 就能输出一张读者可以照着复刻的传统原理图。
- 支持三极管、运放、逻辑门、传感器
- 走线全部正交——不再是面包板缠线的样子
- 干净的 SVG 适合 GitHub README、博客与 build log
AI 生成的电路原理图
六个电路，复制即用
下方每一张原理图都由纯文本描述的元件与连接关系生成。点击任意示例加载 prompt，再改参数、加负载、换 NPN 为 PNP，就能得到属于你自己的电路。
简单直流电路

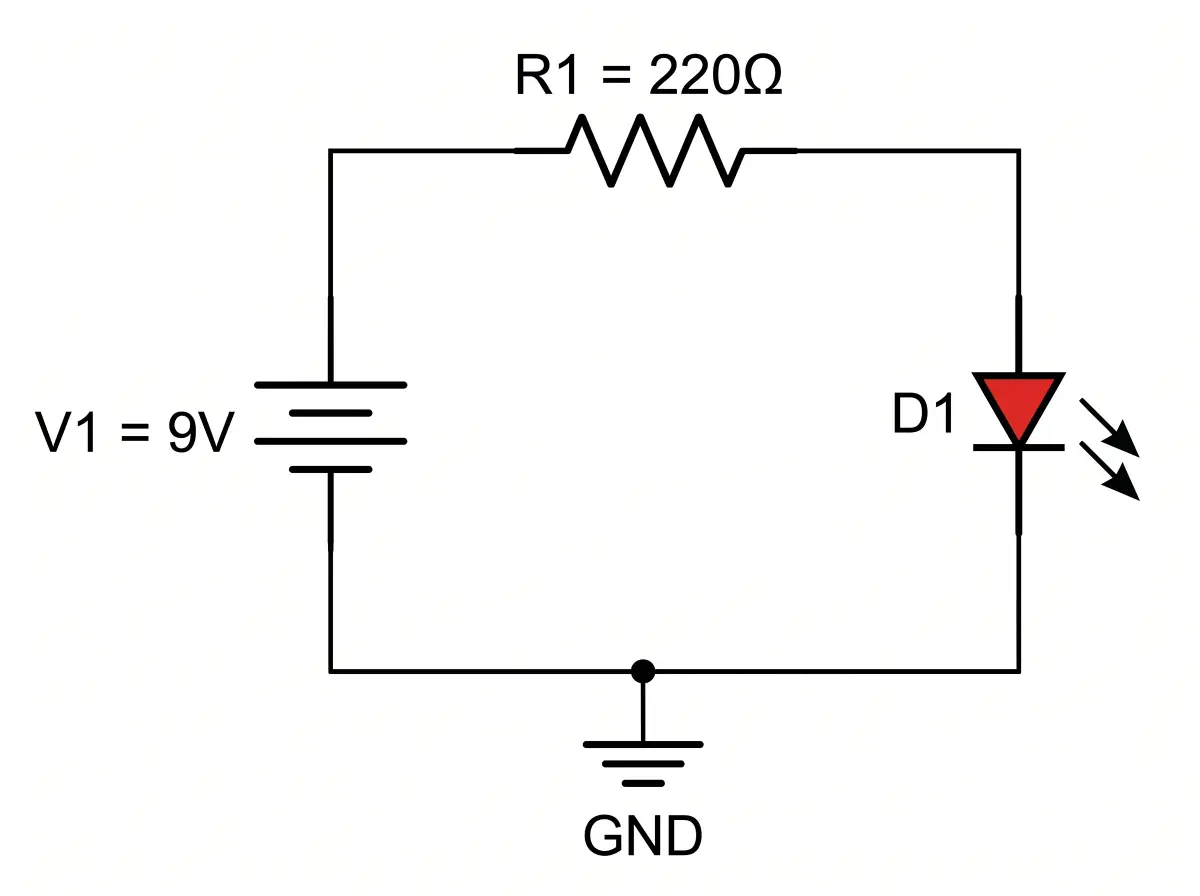

电池、电阻、LED 串联
串并联电阻网络

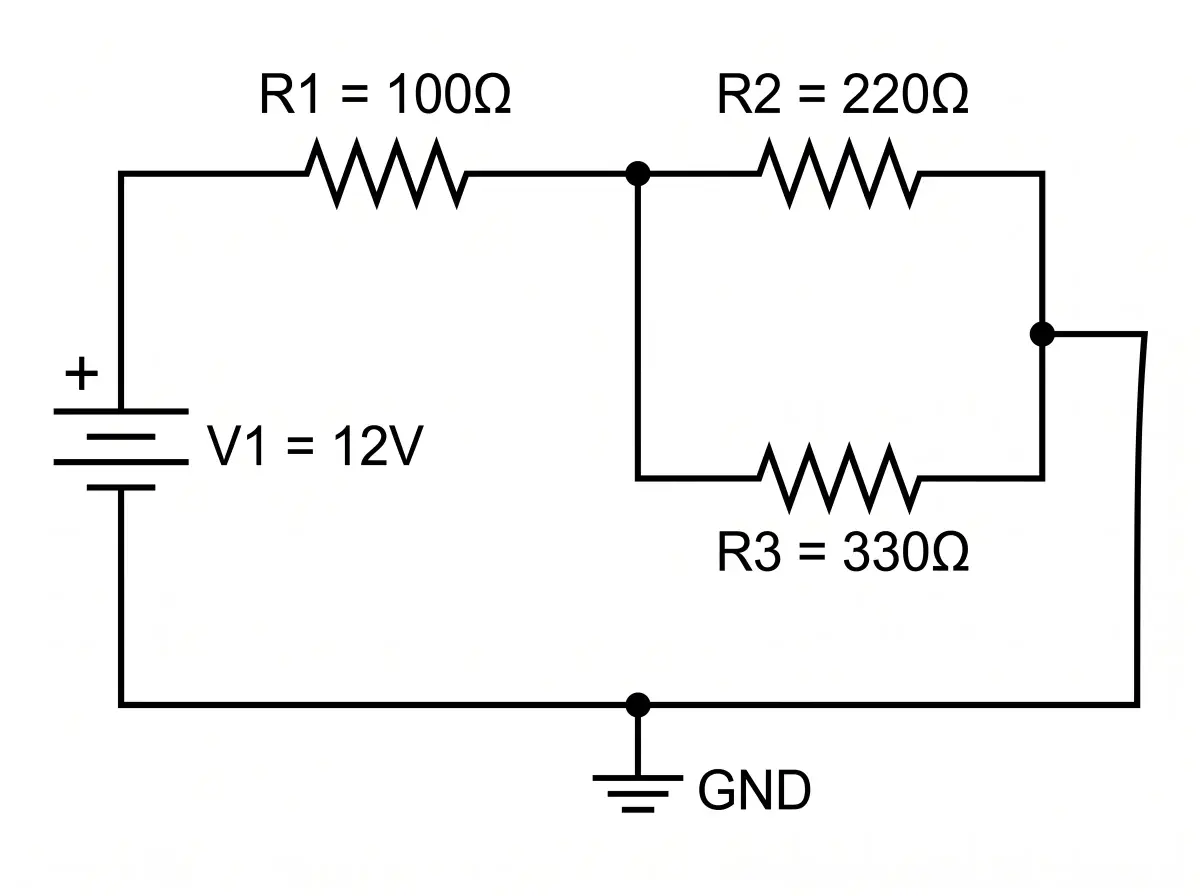

R1 串联于 R2 与 R3 的并联组合
RC 低通滤波器

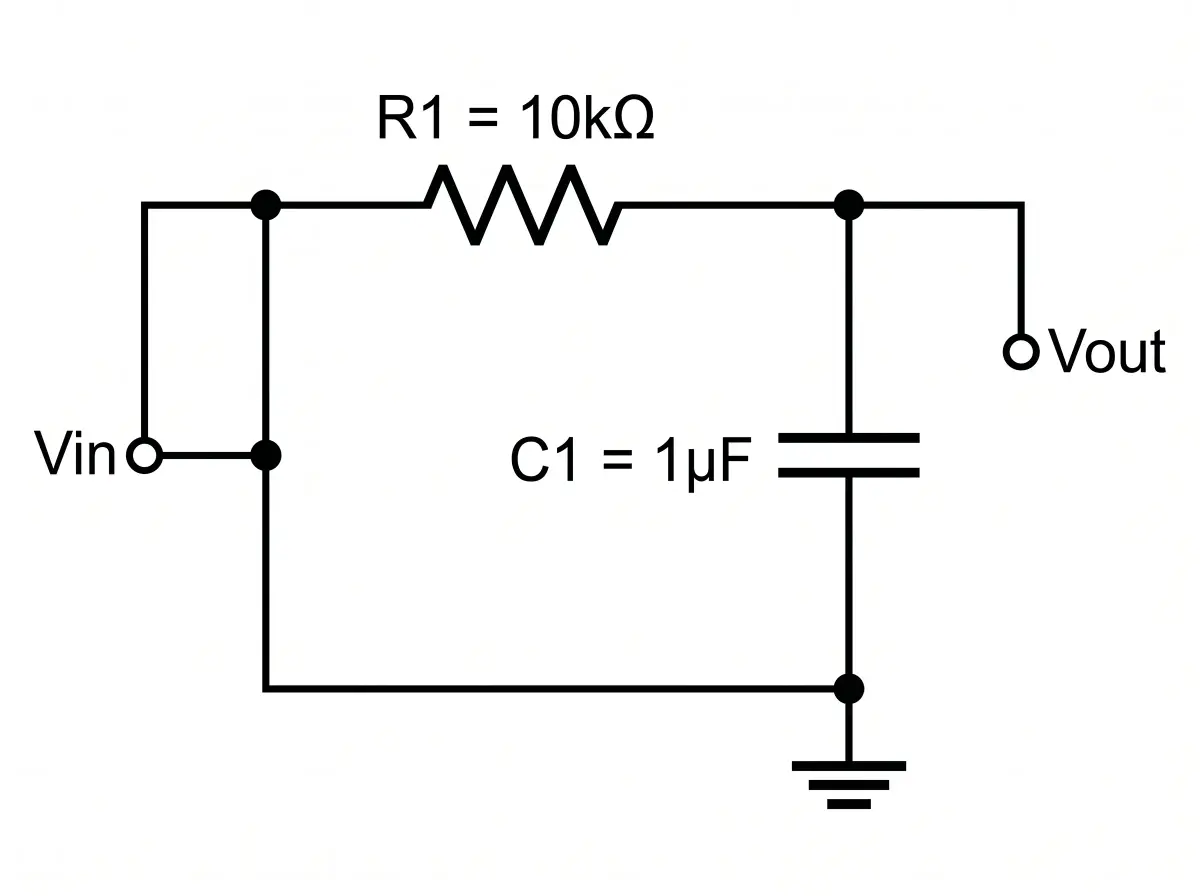

10 kohm 电阻 + 1 uF 电容
NPN 共射极放大器

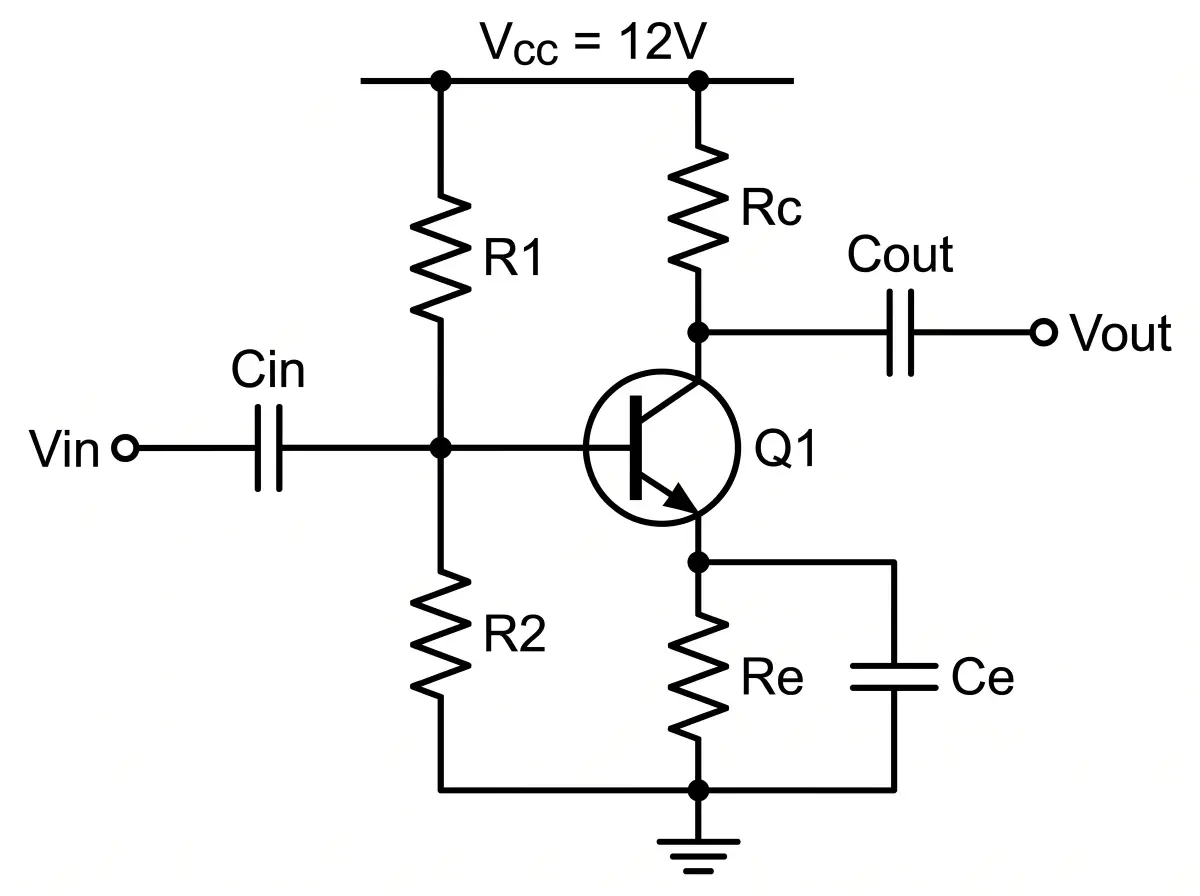

带偏置网络的三极管放大器
惠斯通电桥

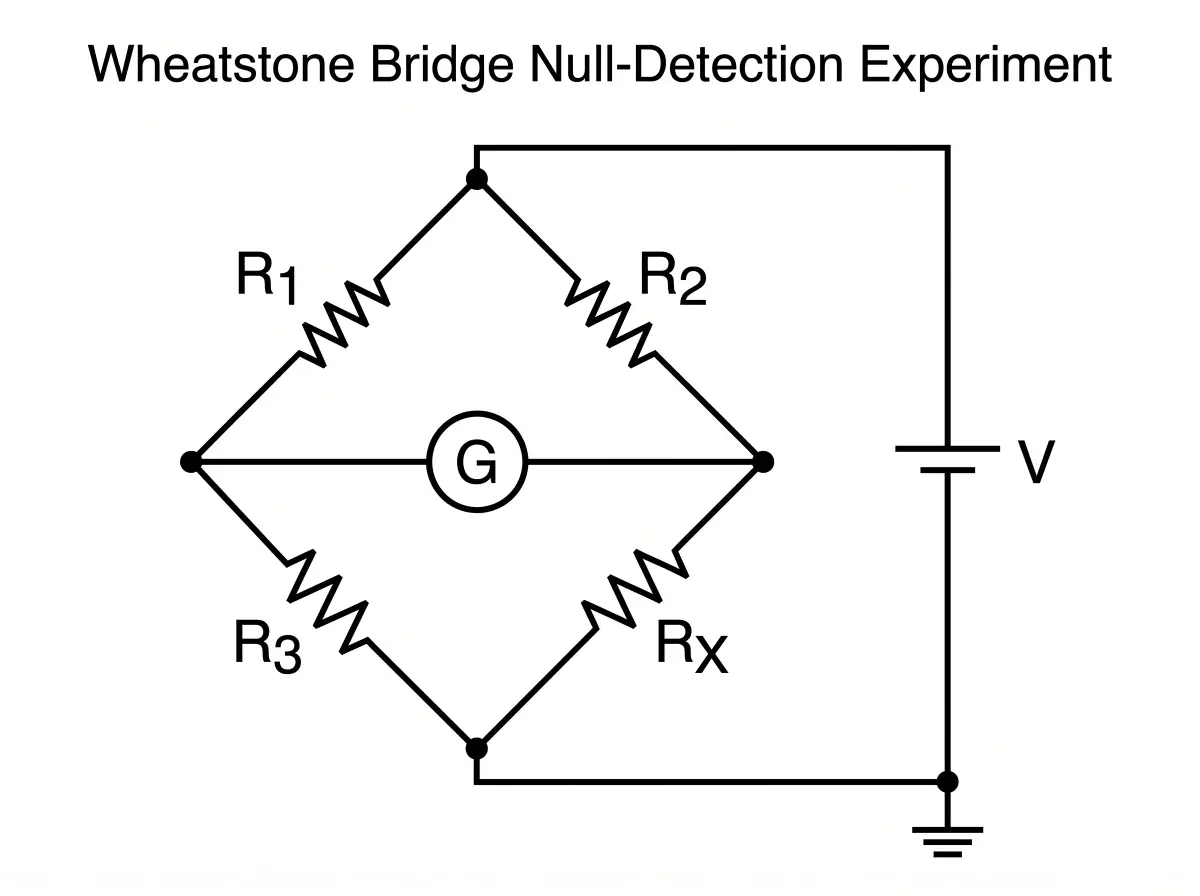

四电阻、检流计、直流源
桥式整流电路

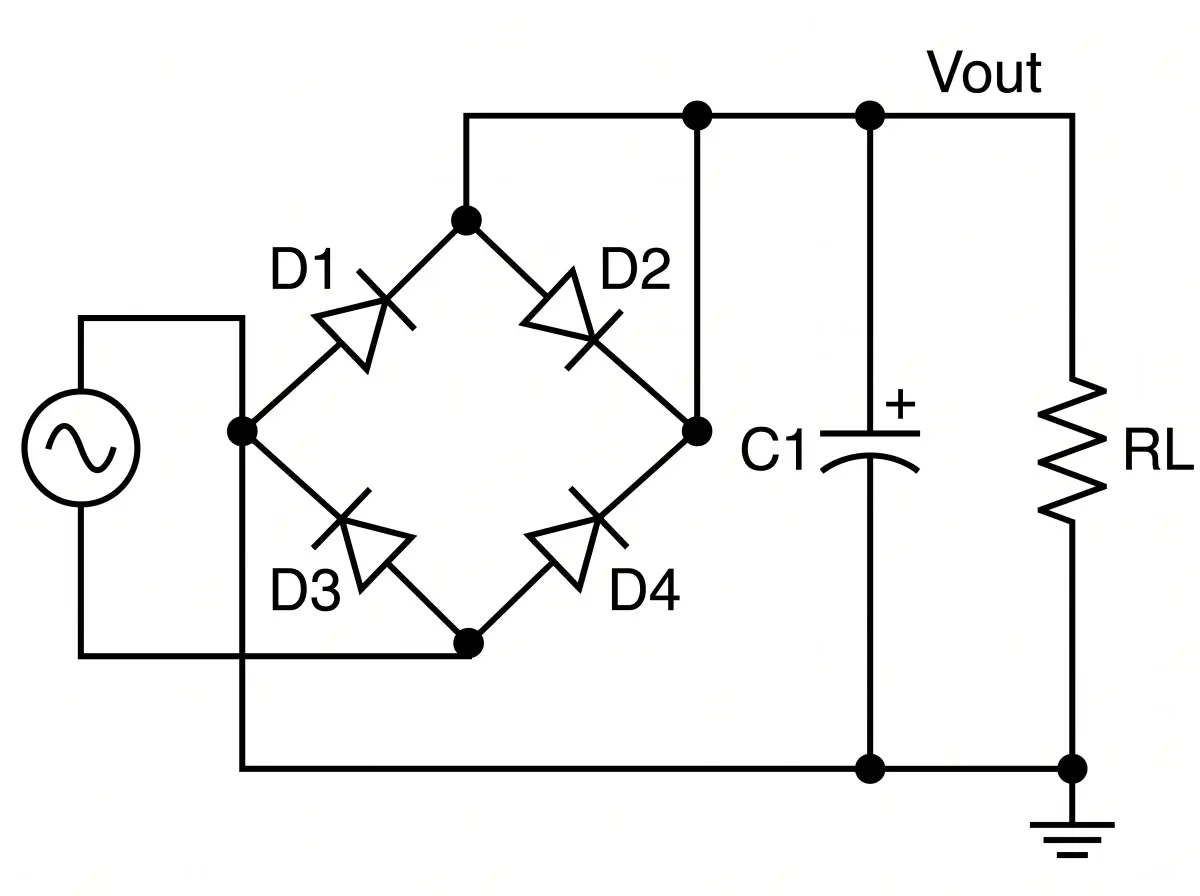

四个二极管、滤波电容、负载
Circuit Diagram Maker 与众不同之处
为物理课而生，不是为 PCB 设计
大多数电路工具是为工程师设计真实硬件准备的——要维护符号库、网表、设计规则检查。这款 Circuit Diagram Maker 面向另外 95% 的原理图需求：作业、实验报告、讲义和 build log。一款读懂你描述、画出老师和读者期望看到样子的 Circuit Diagram Generator。
走线
正交走线干净利落
告别交错的斜线
走线全部水平或垂直，拐角都是直角。T 型连接处才有节点实心点。线不会穿过元件，标签不重叠，路径不打结——原理图读起来像一本出版过的实验手册。
标签
编号 + 参数值自动标注
R1 = 220 欧姆，C1 = 10 uF
每个元件都有编号（R1、R2、C1、L1、Q1、D1）以及你描述的参数值。电解电容和二极管会自动标注极性；需要的话，运放和三极管的引脚编号也会一并出现——不会出现不带标注的方块。
电路
直流、交流、数字、模拟
从欧姆定律到运算放大器
分压器、RC 与 RL 滤波器、桥式整流、惠斯通电桥、三极管放大器、逻辑门网络以及运放各种组态。只要是物理或电子教材里出现的标准电路，Circuit Diagram Maker 都能按你课程的惯例画出来。
格式
Docs 用 PNG，教材用 SVG
可直接提交的输出
导出 4K PNG 给 Google Docs、Word 和 PowerPoint，或导出 SVG 矢量给 LaTeX 实验报告、教材修订和技术博客。所有文件均为 300 DPI——实验讲义打印清晰，投影到 4K 屏幕也不失真。
迭代
刷完一套习题集也很快
1 分钟内重新生成
需要同一电路配十组不同阻值做题库？每一个描述一下、重新生成、贴进 worksheet。比在 PowerPoint 里堆锯齿符号更快，也比从 YouTube 截糊图更靠谱。
免费开始，习题堆起来再升级
注册即送免费额度。一整学期的电路作业、一整章教材或一系列硬件项目需要更多原理图？选择适合你节奏的方案。
学生或教师？申请教育优惠
学生与创客如何使用 Circuit Diagram Maker
来自物理专业学生、电子专业本科生、电路课教师和 Arduino 爱好者的真实反馈——他们不再为简单教学图折腾 schematic CAD，而是用这款 Circuit Diagram Generator 写作业、备课、发博客。
